法蘭式伸縮蝶閥

發布日期：[2018-08-14] 點擊率：

【產品用途】

SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的z佳裝置。

【產品特點】

1、結構d特，設計靈活，重量輕，省力，啟閉迅速

2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便

3、密封部位可調節更換，密封性能可靠

安裝注意事項：

1、伸縮蝶閥安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。

2、伸縮蝶閥出廠時結構長度為z小長度，安裝時，拉到安裝長度（即設計長度）。

3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。

4、伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。

【性能參數】

型號		SD341X-6	SD341X-6Q	SD341X-10	SD341X-10Q
工作壓力（MPa）		0.6		1.0
適用溫度（℃）		≤120		依各種不同膠種而定	≤120
適用介質		水、污水、油品、空氣等		依各種不同膠種而定	水、污水、油品、空氣等
材料	閥體	灰鑄鐵		灰鑄鐵	球墨鑄鐵
	蝶板	球墨鑄鐵（表面處理）		球墨鑄鐵、不銹鋼	球墨鑄鐵
	閥桿	2Cr13		不銹鋼、碳素鋼	鉻不銹鋼

SDtd943H/F/X-6/10/16系列主要外形和連接尺寸

公稱通徑		外形尺寸（參考值）							法蘭尺寸和螺栓孔尺寸（標準值）												電動裝置型號
公稱通徑		H	H1	設計z大長度	設計z小長度	設計長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	設計z大長度	設計z小長度	設計長度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB10-1
65	2 1/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB10-1
125	5	128	550	254	201	215	250	255	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	QB20-1
150	6	139	652	240	195	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	QB60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB250-1
450	18	325	1092	370	314	340	575	615	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB250-1

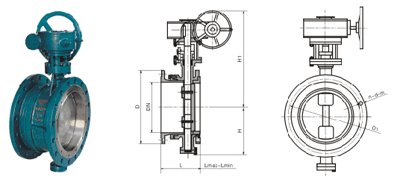

【結構圖片】
